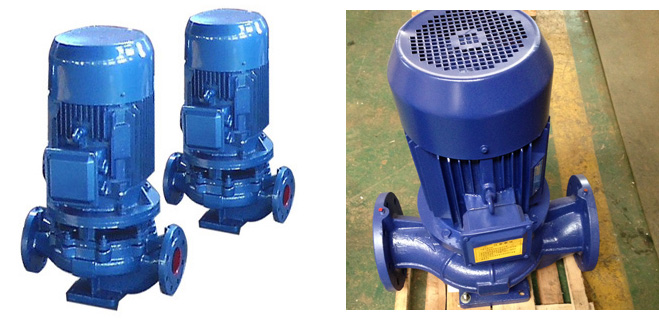

ISG管道泵

一、管道泵概述:

ISG型立式单级管道离心泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵等,是我厂技术研究所联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵和SG型管道泵之性能参数,在一般立式管道泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出适用热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求,按国际ISO2858标准设计制造。

二、管道泵特点

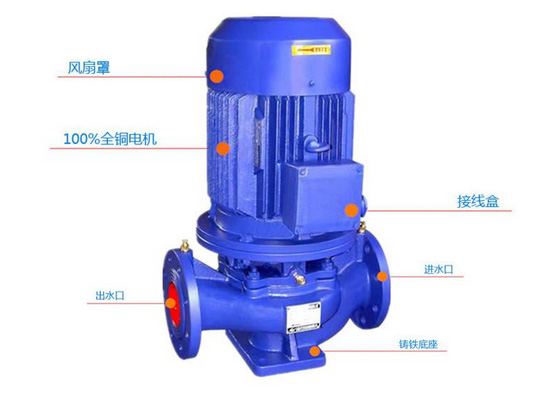

1、管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、管道离心泵叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、管道离心泵轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4、管道离心泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6、管道离心泵可根据管路布置的要求采用泵的竖式和横式安装。

三、管道泵主要用途

1、ISG型立式管道泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2、IRG(GRG)型立式热水(高温)循环管道泵广泛适用于:能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG型使用温度T<120℃,GRG型使用温度T<240℃。
3、IHG型立式化工离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~ 120℃。
4、YG型立式管道离心油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~ + 120℃。管道泵吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度<40℃,相对湿度<95。

产品参数

序号型号流量m3/h扬程m转速r/min功率kw电压(v)
525-12542029000.75380
725-16043229001.5380
825-160A3.72829001.1380
1132-12552029001.1380
1232-125A4.51629000.75380
1332-1606.53229001.5380
1032-160I6.33229002.2380
432-160IA52829001.5 380
1432-160A42529001.1380
1832-200I6.35029004380
1732-200IA4.55029003380
1632-200IB44429002.2380
1940-1006.312.529000.75380
2140-1256.32029001.1380
2240-125A5.61629000.75380
2340-1606.33229002.2380
2440-160A5.92829001.5380
2540-160B5.52429001.1380
2640-2006.35029004380
2740-200A5.94429003380
2840-200B5.33629002.2380
2940-2506.38029007.5380
3040-250A5.97029005.5380
3140-250B5.56029004380
3340-100(I)A111029000.75380
3440-125(I)12.52029001.5380
3540-125(I)A111629001.1380
3640-160(I)12.53229003380
3740-160(I)A11.72829002.2380
3840-160(I)B10.42229001.5380
3940-200(I)12.55029005.5380
4040-200(I)A11.74429004380
4140-200(I)B10.63629003380
4240-250A12.580290011380
4340-250(I)A11.67029007.5380
4440-250(I)B10.86029005.5380
4650-10012.512.529001.1380
4750-100A111029000.75380
4850-12512.52029001.5380
4950-125A111629001.1380
5050-160121.53229003380
序号型??号流量m3/h扬程m转速r/min功率kw电压(v)
5150-160A11.72829002.2380
5250-160B10.42229001.5380
5350-20012.55029005.5380
5450-200A11.74429004380
5550-200B10.63629003380
5650-25012.580290011380
5750-250A11.67029007.5380
6050-100(I)2512.529001.5380
6250-125(I)252029003380
6350-125(I)A22.31629002.2380
6450-160(I)253229004380
6550-160(I)B23.42829003380
6750-200(I)255029007.5380
6850-200(I)A23.54429005.5380
7050-250(I)2580290015380
7150-250(I)B23.470290011380
7765-1002512.528001.5380
7965-125252029003380
8065-125A22.31629002.2380
8165-160253229004380
8265-160A23.42829003380
8465-200255029007.5380
8565-200B23.54429005.5380
8765-2502580290015380
8865-250A23.470290011380
9465-100(I)5012.529003380
9565-100(I)A44.71029002.2380
9665-125(I)502029005.5380
9765-125(I)A451629004380
9865-160(I)503229007.5380
9965-160(I)B46.72829005.5380
10165-200(I)5050290015380
10265-200(I)A4744290011380
10365-200(I)B43.53829007.5380
10465-250(I)5080290022380
10565-250(I)A46.770290018.5380
10665-250(I)B43.360290015380
11180-1005012.529003380
11280-100A44.71029002.2380
11380-125502028005.5380
11480-125A451628004380
11580-160503229007.5380
11680-160B46.72829005.5380
11880-2005050290015380
11980-200A4744290011380
序号型号流量m3/h扬程m转数r/min功率KW电压(v)
12080-200B43.53829007.5380
12180-2505080290022380
12280-250A46.770290018.5380
12380-250B43.360290015380
12480-31550125290037380
12580-315A46.5110290030380
12780-315C4185290022380
13180-100(I)10012.529005.5380
13280-100(I)A891029004380
13380-125(I)10020290011380
13480-125(I)A891629007.5380
13580-160(I)10032290015380
13680-160(I)A93.528290011380
13880-200(I)10050290022380
13980-200(I)A93.544290018.5380
14080-200(I)B8738290015380
14180-250(I)10080290037380
14280-250(I)A93.570290030380
148100-10010012.529005.5380
149100-100A891029004380
150100-12510020280011380
151100-125A891628007.5380
152100-16010032290015380
153100-160A93.528290011380
155100-20010050290022380
156100-200A93.544290018.5380
157100-200B8738290015380
158100-25010080290037380
159100-250A93.570290030380
161100-315100125290075380
162100-315A95113290055380
163100-315B90101290045380
181125-12516020290015380
182125-10016012.5290011380
33125-100A1431029007.5380
183125-16016032290022380
184125-160A15028290018.5380
185125-160B13824290015380
186125-20016050290037380
187125-200A15044290030380
188125-200B13837.5290022380
189125-25016080290055380
190125-250A15070290045380
191125-250B13860290037380
192125-315160125290090380
序号型号流量m3/h扬程m转数r/min功率KW电压(v)
193125-315A150110290075380
204125-25010020144011380
205125-250A93.317.414407.5380
207125-31510032144015380
208125-315A9527144011380
198150-16016032290022380
199150-160A15028290018.5380
200150-160B14024290015380
201150-20016050290037380
202150-200A15044290030380
203150-200B13837.5290022380
204150-25020080290055380
205150-250A18570290045380
206150-250B16760290037380
216150-31516032290090380
217150-315A15028290075380
218150-200I16012.5144015380
219150-200IA14710144011380
220150-250I16020144018.5380
221150-250IA14717144015380
222150-250IB13414144011380
223150-31516032144030380
224150-315A15028144022380
225150-315B13824144018.5380
226150-400I16050144045380
227150-400IA18744144037380
228150-400IB17438144030380
229200-200I20012.5144022380
230200-200IA17910144018.5380
231200-250?20020144018.5380
232200-250A184.417144015380
233200-250B17914144011380
234200-31520032144030380
235200-315A1878144022380
236200-315B17324144018.5380
237200-40020050144045380
238200-400A18744144037380
239200-400B17438144030380
240200-250I40020144030380
241200-250IA35814144022380
242200-250IB32213144018.5380
243200-315I40032144055380
244200-315IA37428144045380
245200-315IB34624144037380
246200-400I40050144075380
247200-400IB34638144055380
248200-400IC32032144045380
